一、产品概述:

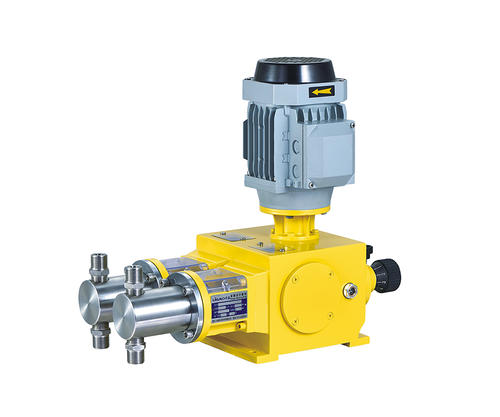

本泵传动结构为曲柄连杆传动机构,可变偏心滑轴;轮行程调节机构。
1、单缸流量最大420L/h。
2、额定压力最大40Mpa。
3、适应介质温度≤350℃
4、过流零件可选材料:304、316L,20号合金、904L哈氏合金陶瓷等。
5、流量控制方式:手动/自动冲程调节/变频16泵在运行或停止状态下均可调节。
7、可实现多台并联使用,可分别独立调节流量。
8、流量稳态精度±1%。
9、进口连接:可制卡套式,焊接管式,法兰式供选择。
10、可根据工艺要求,泵头可制成保温、冷却夹套型和电加热型等多种特殊设计。
二、产品用途:
反渗透、电渗析循环、冷却水净化水、污水处理、实验室、化验室
三、产品特点:
手动/自动冲程调节可选/可配变频控制流量大小。适应介质温度-10℃~100℃,泵在运行或停止状态下均可调节流量。可实现多台并联使用并可分别独立调节流量。进出口连接:法兰或管套连接。
四、性能参数
型号 |
流量(L/H) |
压力(Mpa) |
柱塞直径(mm) |
行程(mm) |
泵速(mm) |
电机功率(kw) |
进出口径(DN) |
重量(kg) |
J-X 2.5/50 |
2.5 |
50 |
6 |
20 |
96 |
0.55 |
6 |
30 |
J-X 2.5/38 |
2.5 |
38 |
0.37 |
J-X 4.2/32 |
4.2 |
32 |
8 |
0.55 |
J-X 4.2/21 |
4.2 |
21 |
0.37 |
J-X 8/20 |
8 |
20 |
10 |
0.55 |
J-X 8/13 |
8 |
13 |
0.37 |
J-X 12/14 |
12 |
14 |
12 |
0.55 |
J-X 12/9.0 |
12 |
9.0 |
0.37 |
J-X 20/7.6 |
20 |
7.6 |
16 |
0.55 |
J-X 20/5.4 |
20 |
5.4 |
0.37 |
J-X 32/5.0 |
32 |
5.0 |
20 |
0.55 |
J-X 32/3.5 |
32 |
4.0 |
0.37 |
J-X 40/3.2 |
40 |
3.2 |
0.55 |
J-X 50/3.2 |
50 |
3.2 |
25 |
0.55 |
10 |
34 |
J-X 50/2.2 |
50 |
2.5 |
0.37 |
J-X 65/2.5 |
65 |
2.5 |
28 |
0.55 |
J-X 65/1.7 |
65 |
1.7 |
0.37 |
J-X 80/2.0 |
80 |
2.0 |
32 |
0.55 |
J-X 80/1.3 |
80 |
1.3 |
0.37 |
J-X 100/1.6 |
100 |
1.6 |
35 |
0.55 |
15 |
34 |
J-X 100/1.0 |
100 |
1.0 |
0.37 |
J-X 125/1.6 |
125 |
1.6 |
38 |
0.55 |
J-X 125/0.8 |
125 |
0.8 |
0.37 |
J-X 150/1.3 |
150 |
1.3 |
42 |
0.55 |
J-X 160/1.3 |
160 |
1.3 |
0.55 |
J-X 200/1.0 |
200 |
1.0 |
0.55 |
