一、管道泵概述:

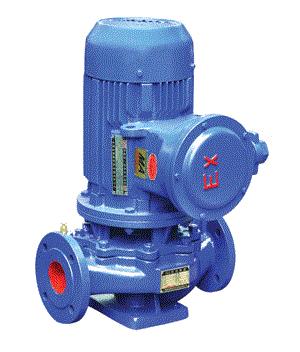

YG型立式单级管道离心泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式泵、增压泵、热水泵、循环泵等,是我厂技术研究所联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵和SG型管道泵之性能参数,在一般立式管道泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型系列管道泵的基础上派生出适用热水管道泵、高温耐腐蚀化工管道泵、管道油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
二、管道泵特点
1、管道离心泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、管道离心泵叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、管道离心泵轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
4、管道离心泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6、管道离心泵可根据管路布置的要求采用泵的竖式和横式安装。
三、管道泵主要用途
YG型管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20°C-120°C。
四、性能参数
序号 |
型 号 |
流量m3/h |
扬程m |
转速r/min |
功率kw |
电压(v) |
5 |
25-125 |
4 |
20 |
2900 |
0.75 |
380 |
7 |
25-160 |
4 |
32 |
2900 |
1.5 |
380 |
8 |
25-160A |
3.7 |
28 |
2900 |
1.1 |
380 |
11 |
32-125 |
5 |
20 |
2900 |
1.1 |
380 |
12 |
32-125A |
4.5 |
16 |
2900 |
0.75 |
380 |
13 |
32-160 |
6.5 |
32 |
2900 |
1.5 |
380 |
10 |
32-160I |
6.3 |
32 |
2900 |
2.2 |
380 |
4 |
32-160IA |
5 |
28 |
2900 |
1.5 |
380 |
14 |
32-160A |
4 |
25 |
2900 |
1.1 |
380 |
18 |
32-200I |
6.3 |
50 |
2900 |
4 |
380 |
17 |
32-200IA |
4.5 |
50 |
2900 |
3 |
380 |
16 |
32-200IB |
4 |
44 |
2900 |
2.2 |
380 |
19 |
40-100 |
6.3 |
12.5 |
2900 |
0.75 |
380 |
21 |
40-125 |
6.3 |
20 |
2900 |
1.1 |
380 |
22 |
40-125A |
5.6 |
16 |
2900 |
0.75 |
380 |
23 |
40-160 |
6.3 |
32 |
2900 |
2.2 |
380 |
24 |
40-160A |
5.9 |
28 |
2900 |
1.5 |
380 |
25 |
40-160B |
5.5 |
24 |
2900 |
1.1 |
380 |
26 |
40-200 |
6.3 |
50 |
2900 |
4 |
380 |
27 |
40-200A |
5.9 |
44 |
2900 |
3 |
380 |
28 |
40-200B |
5.3 |
36 |
2900 |
2.2 |
380 |
29 |
40-250 |
6.3 |
80 |
2900 |
7.5 |
380 |
30 |
40-250A |
5.9 |
70 |
2900 |
5.5 |
380 |
31 |
40-250B |
5.5 |
60 |
2900 |
4 |
380 |
33 |
40-100(I)A |
11 |
10 |
2900 |
0.75 |
380 |
34 |
40-125(I) |
12.5 |
20 |
2900 |
1.5 |
380 |
35 |
40-125(I)A |
11 |
16 |
2900 |
1.1 |
380 |
36 |
40-160(I) |
12.5 |
32 |
2900 |
3 |
380 |
37 |
40-160(I)A |
11.7 |
28 |
2900 |
2.2 |
380 |
38 |
40-160(I)B |
10.4 |
22 |
2900 |
1.5 |
380 |
39 |
40-200(I) |
12.5 |
50 |
2900 |
5.5 |
380 |
40 |
40-200(I)A |
11.7 |
44 |
2900 |
4 |
380 |
41 |
40-200(I)B |
10.6 |
36 |
2900 |
3 |
380 |
42 |
40-250A |
12.5 |
80 |
2900 |
11 |
380 |
43 |
40-250(I)A |
11.6 |
70 |
2900 |
7.5 |
380 |
44 |
40-250(I)B |
10.8 |
60 |
2900 |
5.5 |
380 |
46 |
50-100 |
12.5 |
12.5 |
2900 |
1.1 |
380 |
47 |
50-100A |
11 |
10 |
2900 |
0.75 |
380 |
48 |
50-125 |
12.5 |
20 |
2900 |
1.5 |
380 |
49 |
50-125A |
11 |
16 |
2900 |
1.1 |
380 |
50 |
50-160 |
121.5 |
32 |
2900 |
3 |
380 |
序号 |
型 号 |
流量m3/h |
扬程m |
转速r/min |
功率kw |
电压(v) |
51 |
50-160A |
11.7 |
28 |
2900 |
2.2 |
380 |
52 |
50-160B |
10.4 |
22 |
2900 |
1.5 |
380 |
53 |
50-200 |
12.5 |
50 |
2900 |
5.5 |
380 |
54 |
50-200A |
11.7 |
44 |
2900 |
4 |
380 |
55 |
50-200B |
10.6 |
36 |
2900 |
3 |
380 |
56 |
50-250 |
12.5 |
80 |
2900 |
11 |
380 |
57 |
50-250A |
11.6 |
70 |
2900 |
7.5 |
380 |
60 |
50-100(I) |
25 |
12.5 |
2900 |
1.5 |
380 |
62 |
50-125(I) |
25 |
20 |
2900 |
3 |
380 |
63 |
50-125(I)A |
22.3 |
16 |
2900 |
2.2 |
380 |
64 |
50-160(I) |
25 |
32 |
2900 |
4 |
380 |
65 |
50-160(I)B |
23.4 |
28 |
2900 |
3 |
380 |
67 |
50-200(I) |
25 |
50 |
2900 |
7.5 |
380 |
68 |
50-200(I)A |
23.5 |
44 |
2900 |
5.5 |
380 |
70 |
50-250(I) |
25 |
80 |
2900 |
15 |
380 |
71 |
50-250(I)B |
23.4 |
70 |
2900 |
11 |
380 |
77 |
65-100 |
25 |
12.5 |
2800 |
1.5 |
380 |
79 |
65-125 |
25 |
20 |
2900 |
3 |
380 |
80 |
65-125A |
22.3 |
16 |
2900 |
2.2 |
380 |
81 |
65-160 |
25 |
32 |
2900 |
4 |
380 |
82 |
65-160A |
23.4 |
28 |
2900 |
3 |
380 |
84 |
65-200 |
25 |
50 |
2900 |
7.5 |
380 |
85 |
65-200B |
23.5 |
44 |
2900 |
5.5 |
380 |
87 |
65-250 |
25 |
80 |
2900 |
15 |
380 |
88 |
65-250A |
23.4 |
70 |
2900 |
11 |
380 |
94 |
65-100(I) |
50 |
12.5 |
2900 |
3 |
380 |
95 |
65-100(I)A |
44.7 |
10 |
2900 |
2.2 |
380 |
96 |
65-125(I) |
50 |
20 |
2900 |
5.5 |
380 |
97 |
65-125(I)A |
45 |
16 |
2900 |
4 |
380 |
98 |
65-160(I) |
50 |
32 |
2900 |
7.5 |
380 |
99 |
65-160(I)B |
46.7 |
28 |
2900 |
5.5 |
380 |
101 |
65-200(I) |
50 |
50 |
2900 |
15 |
380 |
102 |
65-200(I)A |
47 |
44 |
2900 |
11 |
380 |
103 |
65-200(I)B |
43.5 |
38 |
2900 |
7.5 |
380 |
104 |
65-250(I) |
50 |
80 |
2900 |
22 |
380 |
105 |
65-250(I)A |
46.7 |
70 |
2900 |
18.5 |
380 |
106 |
65-250(I)B |
43.3 |
60 |
2900 |
15 |
380 |
111 |
80-100 |
50 |
12.5 |
2900 |
3 |
380 |
112 |
80-100A |
44.7 |
10 |
2900 |
2.2 |
380 |
113 |
80-125 |
50 |
20 |
2800 |
5.5 |
380 |
114 |
80-125A |
45 |
16 |
2800 |
4 |
380 |
115 |
80-160 |
50 |
32 |
2900 |
7.5 |
380 |
116 |
80-160B |
46.7 |
28 |
2900 |
5.5 |
380 |
118 |
80-200 |
50 |
50 |
2900 |
15 |
380 |
119 |
80-200A |
47 |
44 |
2900 |
11 |
380 |
序号 |
型号 |
流量m3/h |
扬程m |
转数r/min |
功率KW |
电压(v) |
120 |
80-200B |
43.5 |
38 |
2900 |
7.5 |
380 |
121 |
80-250 |
50 |
80 |
2900 |
22 |
380 |
122 |
80-250A |
46.7 |
70 |
2900 |
18.5 |
380 |
123 |
80-250B |
43.3 |
60 |
2900 |
15 |
380 |
124 |
80-315 |
50 |
125 |
2900 |
37 |
380 |
125 |
80-315A |
46.5 |
110 |
2900 |
30 |
380 |
127 |
80-315C |
41 |
85 |
2900 |
22 |
380 |
131 |
80-100(I) |
100 |
12.5 |
2900 |
5.5 |
380 |
132 |
80-100(I)A |
89 |
10 |
2900 |
4 |
380 |
133 |
80-125(I) |
100 |
20 |
2900 |
11 |
380 |
134 |
80-125(I)A |
89 |
16 |
2900 |
7.5 |
380 |
135 |
80-160(I) |
100 |
32 |
2900 |
15 |
380 |
136 |
80-160(I)A |
93.5 |
28 |
2900 |
11 |
380 |
138 |
80-200(I) |
100 |
50 |
2900 |
22 |
380 |
139 |
80-200(I)A |
93.5 |
44 |
2900 |
18.5 |
380 |
140 |
80-200(I)B |
87 |
38 |
2900 |
15 |
380 |
141 |
80-250(I) |
100 |
80 |
2900 |
37 |
380 |
142 |
80-250(I)A |
93.5 |
70 |
2900 |
30 |
380 |
148 |
100-100 |
100 |
12.5 |
2900 |
5.5 |
380 |
149 |
100-100A |
89 |
10 |
2900 |
4 |
380 |
150 |
100-125 |
100 |
20 |
2800 |
11 |
380 |
151 |
100-125A |
89 |
16 |
2800 |
7.5 |
380 |
152 |
100-160 |
100 |
32 |
2900 |
15 |
380 |
153 |
100-160A |
93.5 |
28 |
2900 |
11 |
380 |
155 |
100-200 |
100 |
50 |
2900 |
22 |
380 |
156 |
100-200A |
93.5 |
44 |
2900 |
18.5 |
380 |
157 |
100-200B |
87 |
38 |
2900 |
15 |
380 |
158 |
100-250 |
100 |
80 |
2900 |
37 |
380 |
159 |
100-250A |
93.5 |
70 |
2900 |
30 |
380 |
161 |
100-315 |
100 |
125 |
2900 |
75 |
380 |
162 |
100-315A |
95 |
113 |
2900 |
55 |
380 |
163 |
100-315B |
90 |
101 |
2900 |
45 |
380 |
181 |
125-125 |
160 |
20 |
2900 |
15 |
380 |
182 |
125-100 |
160 |
12.5 |
2900 |
11 |
380 |
33 |
125-100A |
143 |
10 |
2900 |
7.5 |
380 |
183 |
125-160 |
160 |
32 |
2900 |
22 |
380 |
184 |
125-160A |
150 |
28 |
2900 |
18.5 |
380 |
185 |
125-160B |
138 |
24 |
2900 |
15 |
380 |
186 |
125-200 |
160 |
50 |
2900 |
37 |
380 |
187 |
125-200A |
150 |
44 |
2900 |
30 |
380 |
188 |
125-200B |
138 |
37.5 |
2900 |
22 |
380 |
189 |
125-250 |
160 |
80 |
2900 |
55 |
380 |
190 |
125-250A |
150 |
70 |
2900 |
45 |
380 |
191 |
125-250B |
138 |
60 |
2900 |
37 |
380 |
192 |
125-315 |
160 |
125 |
2900 |
90 |
380 |
序号 |
型号 |
流量m3/h |
扬程m |
转数r/min |
功率KW |
电压(v) |
193 |
125-315A |
150 |
110 |
2900 |
75 |
380 |
204 |
125-250 |
100 |
20 |
1440 |
11 |
380 |
205 |
125-250A |
93.3 |
17.4 |
1440 |
7.5 |
380 |
207 |
125-315 |
100 |
32 |
1440 |
15 |
380 |
208 |
125-315A |
95 |
27 |
1440 |
11 |
380 |
198 |
150-160 |
160 |
32 |
2900 |
22 |
380 |
199 |
150-160A |
150 |
28 |
2900 |
18.5 |
380 |
200 |
150-160B |
140 |
24 |
2900 |
15 |
380 |
201 |
150-200 |
160 |
50 |
2900 |
37 |
380 |
202 |
150-200A |
150 |
44 |
2900 |
30 |
380 |
203 |
150-200B |
138 |
37.5 |
2900 |
22 |
380 |
204 |
150-250 |
200 |
80 |
2900 |
55 |
380 |
205 |
150-250A |
185 |
70 |
2900 |
45 |
380 |
206 |
150-250B |
167 |
60 |
2900 |
37 |
380 |
216 |
150-315 |
160 |
32 |
2900 |
90 |
380 |
217 |
150-315A |
150 |
28 |
2900 |
75 |
380 |
218 |
150-200I |
160 |
12.5 |
1440 |
15 |
380 |
219 |
150-200IA |
147 |
10 |
1440 |
11 |
380 |
220 |
150-250I |
160 |
20 |
1440 |
18.5 |
380 |
221 |
150-250IA |
147 |
17 |
1440 |
15 |
380 |
222 |
150-250IB |
134 |
14 |
1440 |
11 |
380 |
223 |
150-315 |
160 |
32 |
1440 |
30 |
380 |
224 |
150-315A |
150 |
28 |
1440 |
22 |
380 |
225 |
150-315B |
138 |
24 |
1440 |
18.5 |
380 |
226 |
150-400I |
160 |
50 |
1440 |
45 |
380 |
227 |
150-400IA |
187 |
44 |
1440 |
37 |
380 |
228 |
150-400IB |
174 |
38 |
1440 |
30 |
380 |
229 |
200-200I |
200 |
12.5 |
1440 |
22 |
380 |
230 |
200-200IA |
179 |
10 |
1440 |
18.5 |
380 |
231 |
200-250 |
200 |
20 |
1440 |
18.5 |
380 |
232 |
200-250A |
184.4 |
17 |
1440 |
15 |
380 |
233 |
200-250B |
179 |
14 |
1440 |
11 |
380 |
234 |
200-315 |
200 |
32 |
1440 |
30 |
380 |
235 |
200-315A |
187 |
8 |
1440 |
22 |
380 |
236 |
200-315B |
173 |
24 |
1440 |
18.5 |
380 |
237 |
200-400 |
200 |
50 |
1440 |
45 |
380 |
238 |
200-400A |
187 |
44 |
1440 |
37 |
380 |
239 |
200-400B |
174 |
38 |
1440 |
30 |
380 |
240 |
200-250I |
400 |
20 |
1440 |
30 |
380 |
241 |
200-250IA |
358 |
14 |
1440 |
22 |
380 |
242 |
200-250IB |
322 |
13 |
1440 |
18.5 |
380 |
243 |
200-315I |
400 |
32 |
1440 |
55 |
380 |
244 |
200-315IA |
374 |
28 |
1440 |
45 |
380 |
245 |
200-315IB |
346 |
24 |
1440 |
37 |
380 |
246 |
200-400I |
400 |
50 |
1440 |
75 |
380 |
247 |
200-400IB |
346 |
38 |
1440 |
55 |
380 |
248 |
200-400IC |
320 |
32 |
1440 |
45 |
380 |
