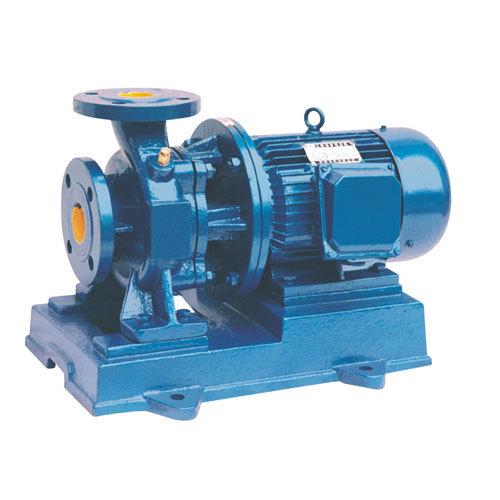

一、产品概述
　　ISW（ISHW）型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
　　二、产品用途
　　1、　ISW（ISHW）型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
　　2、ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃。
　　3、ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
　三、工作条件
　　1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa，即泵吸入口压力＋泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa，订货时请注明系统工作压力。泵系统工作压力大于　1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
　　2、环境温度<40℃，相对湿度<95%。
　　3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
　四、性能参数

序号	型  号	流量m3/h	扬程m	转速r/min	功率kw	电压(v)
5	25-125	4	20	2900	0.75	380
7	25-160	4	32	2900	1.5	380
8	25-160A	3.7	28	2900	1.1	380
11	32-125	5	20	2900	1.1	380
12	32-125A	4.5	16	2900	0.75	380
13	32-160	6.5	32	2900	1.5	380
10	32-160I	6.3	32	2900	2.2	380
4	32-160IA	5	28	2900	1.5	380
14	32-160A	4	25	2900	1.1	380
18	32-200I	6.3	50	2900	4	380
17	32-200IA	4.5	50	2900	3	380
16	32-200IB	4	44	2900	2.2	380
19	40-100	6.3	12.5	2900	0.75	380
21	40-125	6.3	20	2900	1.1	380
22	40-125A	5.6	16	2900	0.75	380
23	40-160	6.3	32	2900	2.2	380
24	40-160A	5.9	28	2900	1.5	380
25	40-160B	5.5	24	2900	1.1	380
26	40-200	6.3	50	2900	4	380
27	40-200A	5.9	44	2900	3	380
28	40-200B	5.3	36	2900	2.2	380
29	40-250	6.3	80	2900	7.5	380
30	40-250A	5.9	70	2900	5.5	380
31	40-250B	5.5	60	2900	4	380
33	40-100(I)A	11	10	2900	0.75	380
34	40-125(I)	12.5	20	2900	1.5	380
35	40-125(I)A	11	16	2900	1.1	380
36	40-160(I)	12.5	32	2900	3	380
37	40-160(I)A	11.7	28	2900	2.2	380
38	40-160(I)B	10.4	22	2900	1.5	380
39	40-200(I)	12.5	50	2900	5.5	380
40	40-200(I)A	11.7	44	2900	4	380
41	40-200(I)B	10.6	36	2900	3	380
42	40-250A	12.5	80	2900	11	380
43	40-250(I)A	11.6	70	2900	7.5	380
44	40-250(I)B	10.8	60	2900	5.5	380
46	50-100	12.5	12.5	2900	1.1	380
47	50-100A	11	10	2900	0.75	380
48	50-125	12.5	20	2900	1.5	380
49	50-125A	11	16	2900	1.1	380
50	50-160	121.5	32	2900	3	380
序号	型  号	流量m3/h	扬程m	转速r/min	功率kw	电压(v)
51	50-160A	11.7	28	2900	2.2	380
52	50-160B	10.4	22	2900	1.5	380
53	50-200	12.5	50	2900	5.5	380
54	50-200A	11.7	44	2900	4	380
55	50-200B	10.6	36	2900	3	380
56	50-250	12.5	80	2900	11	380
57	50-250A	11.6	70	2900	7.5	380
60	50-100(I)	25	12.5	2900	1.5	380
62	50-125(I)	25	20	2900	3	380
63	50-125(I)A	22.3	16	2900	2.2	380
64	50-160(I)	25	32	2900	4	380
65	50-160(I)B	23.4	28	2900	3	380
67	50-200(I)	25	50	2900	7.5	380
68	50-200(I)A	23.5	44	2900	5.5	380
70	50-250(I)	25	80	2900	15	380
71	50-250(I)B	23.4	70	2900	11	380
77	65-100	25	12.5	2800	1.5	380
79	65-125	25	20	2900	3	380
80	65-125A	22.3	16	2900	2.2	380
81	65-160	25	32	2900	4	380
82	65-160A	23.4	28	2900	3	380
84	65-200	25	50	2900	7.5	380
85	65-200B	23.5	44	2900	5.5	380
87	65-250	25	80	2900	15	380
88	65-250A	23.4	70	2900	11	380
94	65-100(I)	50	12.5	2900	3	380
95	65-100(I)A	44.7	10	2900	2.2	380
96	65-125(I)	50	20	2900	5.5	380
97	65-125(I)A	45	16	2900	4	380
98	65-160(I)	50	32	2900	7.5	380
99	65-160(I)B	46.7	28	2900	5.5	380
101	65-200(I)	50	50	2900	15	380
102	65-200(I)A	47	44	2900	11	380
103	65-200(I)B	43.5	38	2900	7.5	380
104	65-250(I)	50	80	2900	22	380
105	65-250(I)A	46.7	70	2900	18.5	380
106	65-250(I)B	43.3	60	2900	15	380
111	80-100	50	12.5	2900	3	380
112	80-100A	44.7	10	2900	2.2	380
113	80-125	50	20	2800	5.5	380
114	80-125A	45	16	2800	4	380
115	80-160	50	32	2900	7.5	380
116	80-160B	46.7	28	2900	5.5	380
118	80-200	50	50	2900	15	380
119	80-200A	47	44	2900	11	380
序号	型号	流量m3/h	扬程m	转数r/min	功率KW	电压(v)
120	80-200B	43.5	38	2900	7.5	380
121	80-250	50	80	2900	22	380
122	80-250A	46.7	70	2900	18.5	380
123	80-250B	43.3	60	2900	15	380
124	80-315	50	125	2900	37	380
125	80-315A	46.5	110	2900	30	380
127	80-315C	41	85	2900	22	380
131	80-100(I)	100	12.5	2900	5.5	380
132	80-100(I)A	89	10	2900	4	380
133	80-125(I)	100	20	2900	11	380
134	80-125(I)A	89	16	2900	7.5	380
135	80-160(I)	100	32	2900	15	380
136	80-160(I)A	93.5	28	2900	11	380
138	80-200(I)	100	50	2900	22	380
139	80-200(I)A	93.5	44	2900	18.5	380
140	80-200(I)B	87	38	2900	15	380
141	80-250(I)	100	80	2900	37	380
142	80-250(I)A	93.5	70	2900	30	380
148	100-100	100	12.5	2900	5.5	380
149	100-100A	89	10	2900	4	380
150	100-125	100	20	2800	11	380
151	100-125A	89	16	2800	7.5	380
152	100-160	100	32	2900	15	380
153	100-160A	93.5	28	2900	11	380
155	100-200	100	50	2900	22	380
156	100-200A	93.5	44	2900	18.5	380
157	100-200B	87	38	2900	15	380
158	100-250	100	80	2900	37	380
159	100-250A	93.5	70	2900	30	380
161	100-315	100	125	2900	75	380
162	100-315A	95	113	2900	55	380
163	100-315B	90	101	2900	45	380
181	125-125	160	20	2900	15	380
182	125-100	160	12.5	2900	11	380
33	125-100A	143	10	2900	7.5	380
183	125-160	160	32	2900	22	380
184	125-160A	150	28	2900	18.5	380
185	125-160B	138	24	2900	15	380
186	125-200	160	50	2900	37	380
187	125-200A	150	44	2900	30	380
188	125-200B	138	37.5	2900	22	380
189	125-250	160	80	2900	55	380
190	125-250A	150	70	2900	45	380
191	125-250B	138	60	2900	37	380
192	125-315	160	125	2900	90	380
序号	型号	流量m3/h	扬程m	转数r/min	功率KW	电压(v)
193	125-315A	150	110	2900	75	380
204	125-250	100	20	1440	11	380
205	125-250A	93.3	17.4	1440	7.5	380
207	125-315	100	32	1440	15	380
208	125-315A	95	27	1440	11	380
198	150-160	160	32	2900	22	380
199	150-160A	150	28	2900	18.5	380
200	150-160B	140	24	2900	15	380
201	150-200	160	50	2900	37	380
202	150-200A	150	44	2900	30	380
203	150-200B	138	37.5	2900	22	380
204	150-250	200	80	2900	55	380
205	150-250A	185	70	2900	45	380
206	150-250B	167	60	2900	37	380
216	150-315	160	32	2900	90	380
217	150-315A	150	28	2900	75	380
218	150-200I	160	12.5	1440	15	380
219	150-200IA	147	10	1440	11	380
220	150-250I	160	20	1440	18.5	380
221	150-250IA	147	17	1440	15	380
222	150-250IB	134	14	1440	11	380
223	150-315	160	32	1440	30	380
224	150-315A	150	28	1440	22	380
225	150-315B	138	24	1440	18.5	380
226	150-400I	160	50	1440	45	380
227	150-400IA	187	44	1440	37	380
228	150-400IB	174	38	1440	30	380
229	200-200I	200	12.5	1440	22	380
230	200-200IA	179	10	1440	18.5	380
231	200-250	200	20	1440	18.5	380
232	200-250A	184.4	17	1440	15	380
233	200-250B	179	14	1440	11	380
234	200-315	200	32	1440	30	380
235	200-315A	187	8	1440	22	380
236	200-315B	173	24	1440	18.5	380
237	200-400	200	50	1440	45	380
238	200-400A	187	44	1440	37	380
239	200-400B	174	38	1440	30	380
240	200-250I	400	20	1440	30	380
241	200-250IA	358	14	1440	22	380
242	200-250IB	322	13	1440	18.5	380
243	200-315I	400	32	1440	55	380
244	200-315IA	374	28	1440	45	380
245	200-315IB	346	24	1440	37	380
246	200-400I	400	50	1440	75	380
247	200-400IB	346	38	1440	55	380
248	200-400IC	320	32	1440	45	380
