一、概括

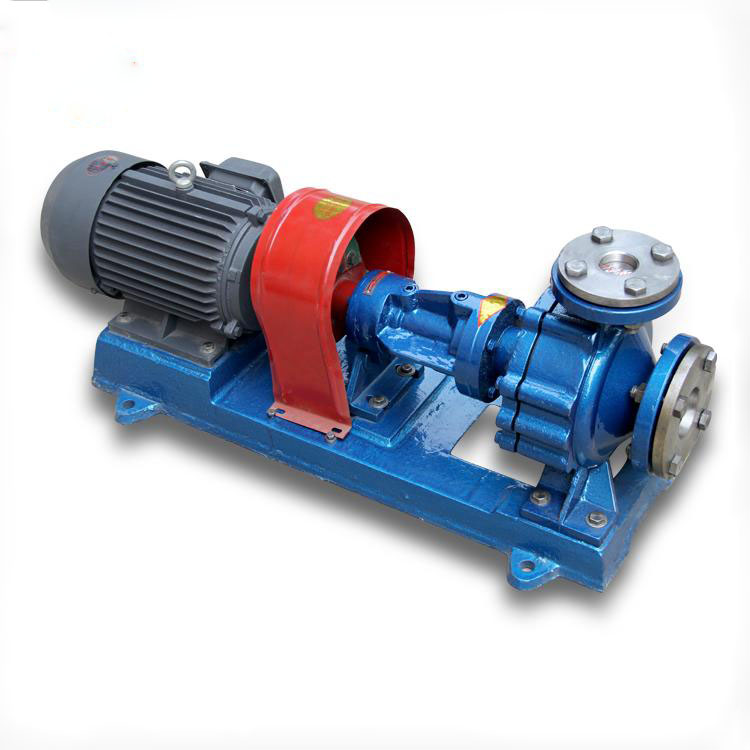

LQRY型系列热油泵在我国载热体加热系统中得到了广泛的使用,已经进入石油、化工、橡胶、塑料、制药、纺织等各个领域,主要用于输送不含固体颗粒的弱腐性高温液体,使用温度≤350℃,订做最高温度可达450℃,是一种理想的热油循环泵。该泵性能优良,结构合理,使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度按与介质接触的主要零件的材料分为三类:1.HT200。2.ZG230-450。3.1Gr18Ni9Ti.0Gr18Ni12Mo2Ti。
二、结构特点
导热油泵采用自热散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用,性能好,使用可靠,是我国消化吸收国外油泵的基础上研制的第二代产品,基本结构形式为单级单吸悬臂式脚支撑结构,泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。
导热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。
采用填料密封和机械密封相结合的形式,填料密封用耐高温的填料,具有良好的热态适应性,而机械密封则采用机械强度高,耐磨性好的硬质合金材料,保证了高温情况下的密封性能。
采用进口聚四氟乙烯(简称PTFE)做唇形密封,使密封性能产生了飞跃,比橡胶类密封可靠性提高25倍,耐腐蚀性能极强。
三、适用范围
1、石油及化学工业:聚合、缩合、蒸馏、精馏、熔融等;
2、油脂工业:脂肪酸蒸馏、油脂分解、脂化等;
3、合成纤维工业:聚合熔融、纺丝、延伸等;
4、纺织印染工业:热定型、烘干、热熔染色等;
5、塑料及橡胶工业:热压、压延、挤压、硫化成型等;
6、造纸工业:干燥、波纹纸加工等;
7、木材工业:多合板、纤维热压成型、木材干燥等;
8、建筑工业:沥青加热等;另外,还在机械工业,医药生产中广泛应用。
四、性能参数
泵型号 |
流量 |
扬程 |
转速 n |
功率 kw |
电机(YX型) |
m3/h |
m |
r/min |
轴功率 |
配用功率 |
机座号 |
15-15-100 |
3 |
10 |
2900 |
0.45 |
0.75 |
801 |
20-20-100 |
1 |
10 |
2800 |
0.09 |
0.37 |
AO2-7112 |
20-20-125 |
1.5 |
22 |
2800 |
0.22 |
0.75 |
801 |
40-25-160 |
10 |
28 |
2900 |
1.72 |
2.2 |
90L |
25-25-160 |
3 |
27 |
2900 |
0.53 |
1.5 |
90S |
32-32-160 |
6 |
28 |
2900 |
0.85 |
1.5 |
90S |
50-32-160 |
12.5 |
30 |
2900 |
1.9 |
3 |
100L |
50-32-200 |
18 |
40 |
2900 |
3.92 |
5.5 |
132Sl |
50-32-200A |
16 |
32 |
2900 |
3.35 |
4 |
112M |
50-32-250 |
12.5 |
80 |
2900 |
6.2 |
11 |
160Ml |
65-50-160 |
20 |
32 |
2900 |
3.17 |
5.5 |
132S1 |
65-40-200 |
30 |
48 |
2900 |
6.3 |
7.5 |
132S2 |
65-40-200A |
25 |
35 |
2900 |
4 |
5.5 |
132S1 |
65-40-250 |
25 |
80 |
2900 |
10.3 |
15 |
160M2 |
65-40-250A |
20 |
51 |
2900 |
5.67 |
7.5 |
132S2 |
65-40-315 |
25 |
125 |
2900 |
18.9 |
30 |
200L1 |
65-40-315A |
22.5 |
100 |
2900 |
15.3 |
22 |
180M |
80-50-200 |
50 |
50 |
2900 |
9.7 |
15 |
160M2 |
80-50-200A |
45 |
40 |
2900 |
7.8 |
11 |
160M1 |
80-50-200B |
40 |
32 |
2900 |
6.37 |
7.5 |
132S2 |
80-50-250 |
50 |
80 |
2900 |
17.1 |
22 |
180M |
80-50-250A |
43 |
60 |
2900 |
12.8 |
15 |
160M2 |
80-50-315 |
50 |
125 |
2900 |
30.4 |
45 |
225M |
80-50-315A |
45 |
100 |
2900 |
23.6 |
30 |
200L1 |
100-65-200 |
100 |
50 |
2900 |
18.4 |
22 |
180M |
100-65-200A |
94 |
44 |
2900 |
16 |
22 |
180M |
100-65-200B |
87 |
38 |
2900 |
13.8 |
15 |
160M2 |
100-65-200C |
80 |
32 |
2900 |
11.8 |
15 |
160M2 |
100-65-250 |
100 |
80 |
2900 |
32.06 |
37 |
200L2 |
100-65-250A |
95 |
72 |
2900 |
29 |
37 |
200L2 |
100-65-250B |
90 |
65 |
2900 |
26.2 |
30 |
200L1 |
100-65-250C |
85 |
50 |
2900 |
20.3 |
30 |
200L1 |
100-65-315 |
100 |
125 |
2900 |
50.06 |
75 |
280S |
100-65-315A |
95 |
113 |
2900 |
45.23 |
55 |
250M |
100-65-315B |
90 |
100 |
2900 |
40.5 |
55 |
250M |
100-65-315C |
82 |
84 |
2900 |
34.76 |
45 |
225M |
125-100-200 |
200 |
50 |
2900 |
35.4 |
45 |
225M |
125-100-200A |
178 |
40 |
2900 |
26.6 |
37 |
200L2 |
125-100-250 |
200 |
70 |
2900 |
47 |
55 |
250M |
125-100-250A |
190 |
63 |
2900 |
41.6 |
55 |
250M |
125-100-250B |
180 |
57 |
2900 |
37.9 |
45 |
225M |
125-100-250C |
170 |
51 |
2900 |
32.15 |
45 |
225M |
125-100-250D |
150 |
70 |
2900 |
40 |
45 |
225M |
150-150-200 |
350 |
50 |
2900 |
60 |
75 |
280S |
150-150-200A |
313 |
40 |
2900 |
45 |
55 |
250M |
200-150-400 |
350 |
50 |
2900 |
61.8 |
75 |
280S |
200-150-400A |
330 |
45 |
2900 |
52.8 |
75 |
280S |
250-200-400 |
500 |
50 |
2900 |
86.2 |
110 |
315S |
250-200-500 |
500 |
80 |
2900 |
136 |
160 |
315M |
250-200-500A |
400 |
50 |
2900 |
75 |
90 |
280M |
