一、
概括:

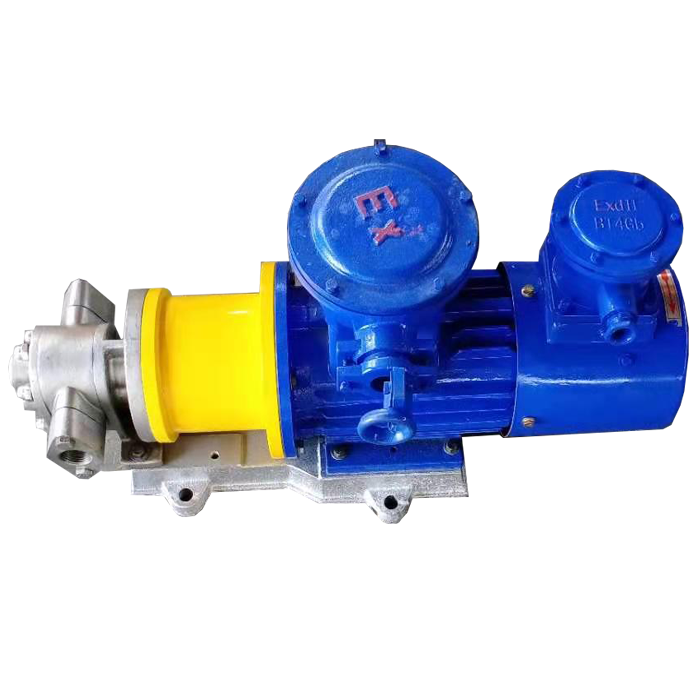

CQCB型
磁力齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维,温度不高于200℃,粘度为5~1500cst的有一定润滑性的流体。CQCB型磁力传动齿轮泵杜绝了以往齿轮泵的跑、冒、滴、漏的现象,使齿轮泵永久不会产生泄漏,运行平稳、噪音低、是化工行业、实验设备及真空设备行业、蒸馏行业的首选配套产品。是专为不能发生液体泄漏场合而设计的,可用于各种液体的取样、输送、分发、循环、罐装等行业,特别适合于有腐蚀、有毒、污染、渗透性强、昂贵介质的输送。
二、CQCB磁力齿轮泵结构特点 :
(1)泵内所有运转部件利用输送介质润滑。
(2)全密封,无泄露。
三、CQCB磁力驱动泵安装和使用 :
1、磁力泵应水平安装,不宜竖立,对于特殊要求垂直安装的场合,电机务必朝 上。
2、起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。
3、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
四、CQCB型磁力齿轮泵使用注意事项:
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、 被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温 度0℃-250℃,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
五、CQCB性能参数表
型号 |
流量M3/H |
口径mm |
压力Mpa |
吸程m |
转数r/min |
功率KW |
CQCB-1.1/14.5 |
1.1 |
20 |
1.45 |
5 |
1440 |
1.5 |
CQCB-2/14.5 |
2 |
20 |
1.45 |
5 |
1440 |
2.2 |
CQCB-3.3/3.3 |
33 |
25 |
0.33 |
5 |
1440 |
1.5 |
CQCB-5/3.3 |
5 |
40 |
0.33 |
5 |
1440 |
2.2 |
CQCB-8/3.3 |
8 |
50 |
0.33 |
5 |
960 |
2.2 |
CQCB-12/3.3 |
12 |
50 |
0.33 |
5 |
1440 |
4.0 |
CQCB-12/5 |
12 |
50 |
0.5 |
5 |
1440 |
5.5 |
CQCB-18/3.6 |
18 |
80 |
0.36 |
5 |
960 |
5.5 |
CQCB-29/3.6 |
29 |
80 |
0.36 |
5 |
1440 |
7.5 |
CQCB-29/5 |
29 |
80 |
0.5 |
5 |
1440 |
11.0 |
CQCB-38/2.8 |
38 |
100 |
0.28 |
5 |
960 |
11.0 |
CQCB-58/2.8 |
58 |
100 |
0.28 |
5 |
1440 |
18.5 |
