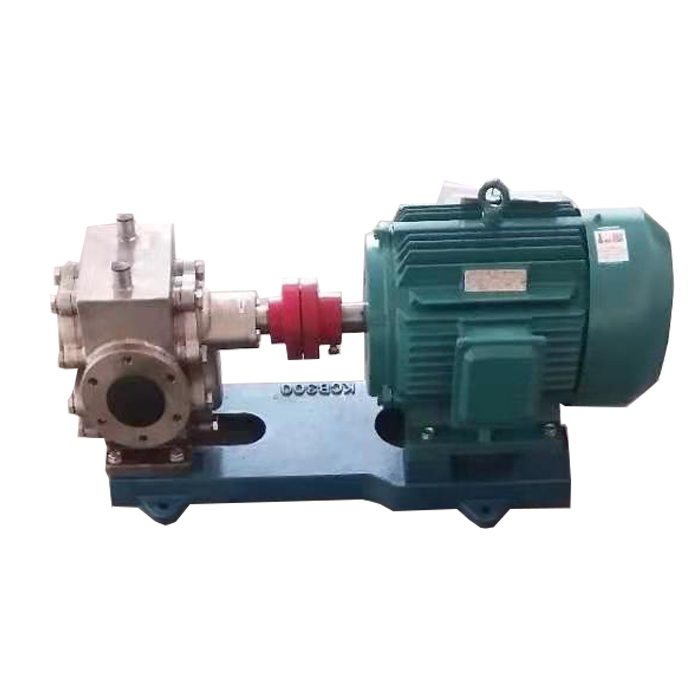

一、BW保温齿轮泵概括:
BW保温齿轮泵适用于输送不含固体颗粒和纤维,温度不高于250℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的介质。BW保温泵分为半保温和全保温两种。该泵主要过流部位均设有空心夹层,并设有可供通蒸气,热水,导热油等对输送液体和泵进行加热,保温等功能,当输送粘度较大时应采用减速机,调速电机或皮带轮等传动方式,降低泵的转速。可用来输送重油、沥青、胶类、树脂、洗涤剂等介质,泵采用不锈钢材质可用来输送食品介质。
二、结构特点:
BW保温系列齿轮泵主要有齿轮、轴、泵体、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。 泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。 泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。从主轴外伸端向泵看,为顺时针旋转。 本系列齿轮油泵结构简单紧凑,使用维护方便,运转平稳,使用安全可靠。
三、工作原理:
本型泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整体工作腔分为两个独立的部分:吸油区和压油区。泵运转时主动齿轮带动被动齿轮旋转,当齿轮从啮合到脱开是在吸油区就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到压油区,齿轮进入啮合时液体被挤出,形成高压液体并经过泵的排出口外。
四、性能参数表
型号 |
流量m3/h |
压力Mpa |
口径mm |
吸程m |
转数r/min |
功率KW |
BW1/0.33 |
1 |
0.33 |
20 |
5 |
1440 |
1.5 |
BW2/1.45 |
2 |
1.45 |
20 |
5 |
1440 |
2.2 |
BW3.3/0.33 |
3.3 |
0.33 |
25 |
5 |
1440 |
1.5 |
BW5/0.33 |
5 |
0.33 |
40 |
5 |
1440 |
2.2 |
BW8/0.33 |
8 |
0.33 |
50 |
5 |
960 |
2.2 |
BW12/0.33 |
12 |
0.33 |
50 |
5 |
1440 |
4.0 |
BW12/0.5 |
12 |
0.5 |
50 |
5 |
1440 |
5.5 |
BW18/0.36 |
18 |
0.36 |
80 |
5 |
960 |
5.5 |
BW29/0.36 |
29 |
0.36 |
80 |
5 |
1440 |
7.5 |
BW29/0.5 |
29 |
0.5 |
80 |
5 |
1440 |
11.0 |
BW38/0.28 |
38 |
0.28 |
100 |
5 |
960 |
11.0 |
BW58/0.28 |
58 |
0.28 |
100 |
5 |
1440 |
18.5 |
